最高上行速率50Kbps，可配接3700全系列井下仪器。
　

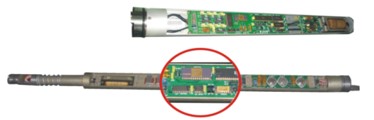

电缆通信接口采用脉冲编码调制方式，最高上行速率双通道233Kbps，已应用于大庆测井快测平台。
　 　

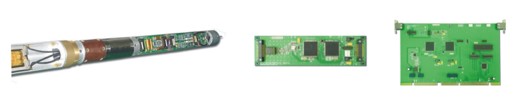

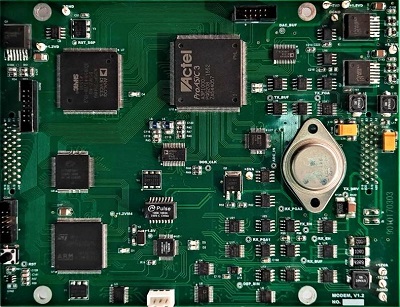

电缆通信使用xDSL通信技术，采用TC-PAM（网格编码脉冲振幅调制）编码方式。井下总线采用以太网接口，高集成度耐高温设计，耐温可达175℃
主要技术参数：
采用回拨抵消技术，在两根缆芯上实现了全双工通信
井下总线接口：以太网
电缆通信速率：1.0Mbps @ 7600米七芯铠装测井电缆
通信误码率：不大于10-7
耐温范围：-40℃～175℃
　 　

用于单芯电缆，电缆上行速率200Kbps。
主要技术参数：
仪器外径：38mm
工作温度范围：-40℃～155 ℃
可配接井下总线接口：RS485、以太网、CANBUS、THB1000等；
电缆通信速率：200Kbps @ 7000米单芯测井电缆；
通信误码率：不大于10-7。
　

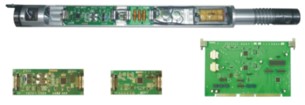

通信接口可采用多种方式，能够自动配置通信参数以适应不同长度的电缆。使用xDSL通信技术，采用TC-PAM（网格编码脉冲振幅调制）编码方式。
主要技术参数：
采用回拨抵消技术，在两根缆芯上实现了全双工通信；
可配接井下总线接口：RS485、以太网、CANBUS、THB1000等；
电缆通信速率：2.0Mbps @ 7600米七芯铠装测井电缆；
通信误码率：不大于10-7。
　


　　　　　

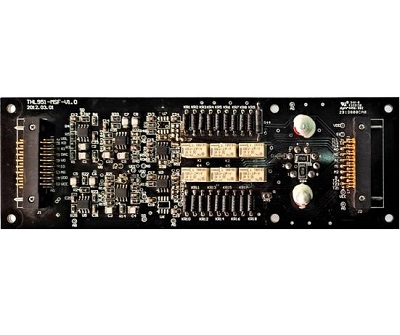

　 采用双极性归零脉冲编码技术，两种标准化功能模块（总线控制器和总线分支器模块）提供多种接口方案，便于与电缆遥传系统及井下仪器连接。总线通信速率4Mbps，用于井下单芯电缆类型总线。主要应用产品如井间监测等。
　


　　　　　

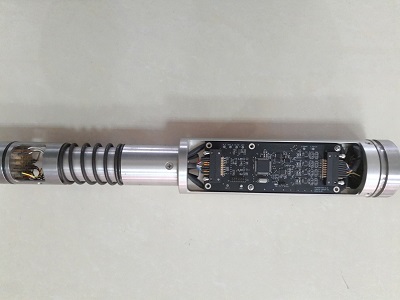

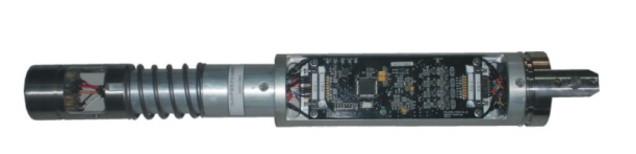

　 采用高集成度、高耐温电路，电路短节长度仅为50cm，在1µs的采样速率下，实现了4道声波接收信号 的同时高速数字化采集。
主要技术参数：
供电电源：AC180V；
仪器耐温：175℃ @4小时；
CAN总线速率：1Mbps；
采样速率：1µs（同时采集4道）；
测量范围：100～850µs/m；
　

　 该仪器外壳直径90mm，在原声幅、变密度测井基础上，还可采集八扇区波形，提供套管轴向八个扇区的水泥胶结完整性的直观图像；测井采样速率500ms/点。 主要技术参数：
仪器供电：AC180V；
CAN总线速率：1Mbps；
温度范围： -40℃～175℃；
仪器直径：Φ90mm；
八扇区声波发射接收核心频率：100KHz；
扇区源距：1.5ft ；
声幅源距：3ft ；
变密度源距：5ft；
　

　 该仪器外壳直径90mm，同时采集八个扇区、声幅、变密度信号；测井采样速率200ms/点。
主要技术参数：
仪器供电：AC180V；
CAN总线速率：1Mbps；
温度范围： -40℃～175℃；
仪器直径：Φ90mm；
八扇区声波发射接收核心频率：20KHz；
扇区源距：1.5ft ；
声幅源距：3ft ；
变密度源距：5ft ；
　

　 该仪器外壳直径73mm，采用单发十收方式，同时采集扇区、声幅、变密度信号，除常规电缆数据实时上传模式外，还支持用电池供电井下存储声波波形数据的测井模式，以适应水平井离线测井。
主要技术参数：
温度范围： -40℃～175℃（电池短节150℃）；
仪器耐压：140MPa；
仪器外径：Φ73mm；
适用套管：127mm～139.7mm；
存储模式下工作时间：≥48小时；
　


　　　　　

　 THL2000井间声波监测系统由地面部分和井下部分两者构成。
地面部分包括笔记本电脑和地面控制仪，井下部分包括高速遥传和若干个接收短节。

地面控制仪
采用xDSL通信技术，在七芯电缆上实现了高速双向通信；通过以太网接口与上位机实现高速数据交换；接收震源同步信号；实现电缆切换、隔离功能；同步信号隔离，通过CAN总线与主控板交换数据；
主要技术参数 ：
电缆通信速率： 2Mbps@5千米七芯电缆；
通信误码率：≤ 10-7；
串行总线：CAN总线；
串行总线通信速率：500Kbps；
工作温度：-20～75℃；

高速遥传
高速遥传为各工作模块提供电源，并为模块模拟电路提供低纹波线性电源，解释并转发电缆编解码模块下发的命令，接收采集模块上传的测井数据并转发到电缆编解码模块，通过串行总线搜集张力、CCL、GR短节数据。
主要技术参数 ：
供电电压：DC170±30V；
供电电流：80mA；
工作温度：-25～125℃
电缆通信方式：采用xDSL技术，上下行速率对称，半双工模式，占用两根缆芯；
通信速率： ≥2Mbps@5km七芯电缆；
通信误码率：≤ 10-7；
通过串行总线搜集张力、CCL、GR数据
串行总线类型：RS485总线；
串行总线通信速率：100Kbps；
通过单芯仪器总线搜集各采集短节数据；
单芯总线通信速率：4Mbps；
检测井下仪器串供电电流；
第一级接收器短节旁路控制

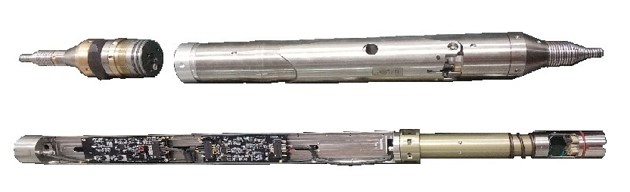

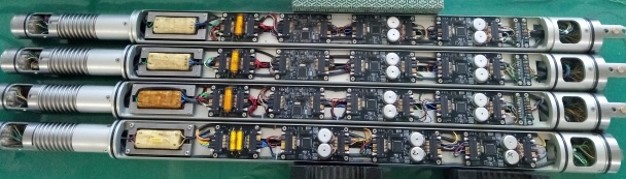

接收短节
接收短节主要用于井中地震数据采集，机械结构简洁明了、安全性高、重量轻、密封性好、易于使用和保养；在电气上，采用智能控制，电路简单，维护方便；大大提高了仪器的可靠性。
主要技术参数 ：
工作温度：-25～155℃
供电电压：140～200V
供电电流：17mA@1ms采样率
推靠电机电压：30VDC
AD转换：24bits
输入信号范围：280 mV pk@ 20 dB增益
28 mV pk@ 40 dB增益
采样率：¼ ms， ½ ms， 1ms，2ms ，4 ms
输入动态范围：121 dB SNR @ 1 ms, 20 dB, 25°C
            105 dB SNR @ 1 ms, 40 dB, 25°C
直流偏移：第一级0,1 Hz at 1 ms
-3dB带宽：1600 Hz @ ¼ ms；
        800 Hz @ ½ ms；
       400 Hz @ 1 ms；
       200 Hz @ 2ms；
       100 Hz @ 4ms
信号失真：0,001 % @ 1 ms, 20 dB, 25°C
增益：20 dB, 40 dB
单芯总线通信速率：4Mbps；
接收器距离10m，旁路后距离加倍
旁路受控功能及下一级接收器短节旁路控制功能。
　


　　　　　

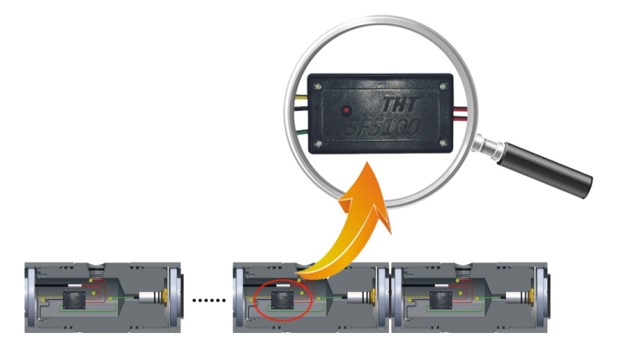

　 应用于电缆输送式射孔作业工程中的磁电雷管井下多级起爆，以实现一次下井可完成多次射孔作业的目的。
主要技术参数：
工作电压：DC15V～65V；
耐温范围：-40 ℃～155 ℃；
静态功耗：<0.1W；
动态功耗：<0.5W；
电缆参数：单芯或多芯电缆,最长不小于7600米
级联数量：>50级；
外形尺寸：55mm*30mm*11mm
最高温度：155℃连续工作24小时
　

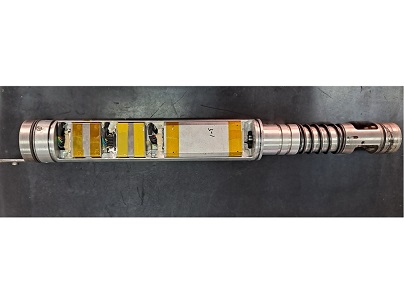

　 地面控制仪与选发器双向遥测通信，可实时获得井下选发器的动态数据。系统采用平台式架构，预留了扩展功能，支持多枪级联，一次下井可完成上百芯的取芯任务。

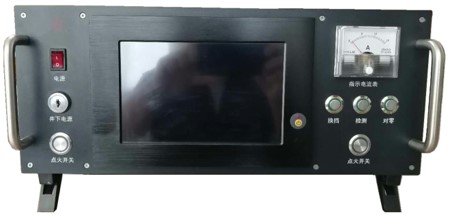

地面控制仪主要技术参数：
工作电压： 220V±20%；
耐温范围： -25 ℃～50 ℃；
输出最大起爆电压： 200VDC；
输出最大起爆电流： 1A；
遥测编码方式： FSK；
通信速率： 20Kbps；


取芯电子式选发器主要技术参数：
工作电压： 70VDC±10%；
耐温范围： -25 ℃～155℃；
输出最大起爆电压： 200VDC；
输出最大起爆电流： 5A；
最大耐压值： 300VDC；
单枪取芯最大数目： 42颗；
　


　　　　　

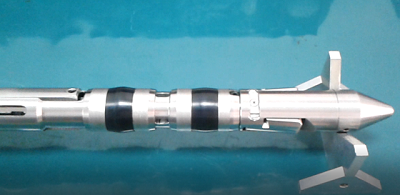

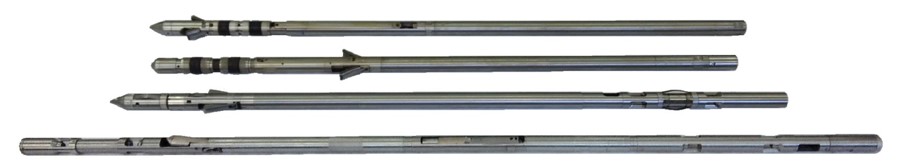

　 包括同心测调仪和偏心测调仪、同心验封仪和偏心验封仪。主要用于生产注水井的水层间验封和注水量的调节与测量。


偏心测调仪
偏心测调仪集成电缆遥测模块，测调仪根据地面发出的操作指令，可以完成流量检测、压力检测、温度测量、调节臂执行机构状态检测和调节配水器水嘴开度等操作。仪器安装两个流量计，分别位于仪器上部和下部。
主要技术参数：
工作温度：-25～+155℃
工作压力： ≤80MPa
工作电压：40～100VDC
工作电流：25～150mA
调节臂电机减速机输出转矩：>12 N．m
单层配水调整时间: <4min
可调水嘴最小控制精度(水嘴的开度行程)：0.2mm
流量测量范围 ：0～500方/天
流量测量精度 ：2%

同心测调仪
同心测调仪集成电缆遥测模块，测调仪根据地面发出的操作指令，可以完成流量检测、压力检测、温度测量、调节臂执行机构状态检测和调节配水器水嘴开度等操作。安装一个流量计。
主要技术参数：
工作温度：-25～+155℃
工作压力：≤80MPa
工作电压： 40～100VDC
工作电流：35～600mA
调节臂电机减速机输出转矩 ：>30 N．m
单层配水调整时间：<4min
可调水嘴最小控制精度(水嘴的开度行程) ：0.2mm
流量测量范围 ：0～500方/天
流量测量精度 ：2%

偏心验封仪
偏心验封仪可以把压力温度等信息实时的传送给地面系统。采用双压力验封结构，即一支压力传感器测量密封段的压力，一支压力传感器测量油管内的压力。定位爪在密封段下部。定位爪在密封段下部。定位爪在密封段上部。
主要技术参数：
压力测量范围：0～100MPa
压力测量精度：0.1％
压力最小分辨率：≤0.006 MPa
温度测量范围：-25℃～+155℃
温度测量精度：±0.5℃

同心验封仪
同心验封仪可以把压力温度等信息实时的传送给地面系统。采用双压力验封结构，即一支压力传感器测量密封段的压力，一支压力传感器测量油管内的压力。 主要技术参数：
压力测量范围：0～100MPa
压力测量精度：0.1％
压力最小分辨率：≤0.006 MPa
温度测量范围：-25℃～+155℃
温度测量精度：±0.5℃

地面控制仪
控制仪采用交流220伏电源供电，为井下仪器提供可程控的供电电源，以载波方式和井下仪器进行双向通信，可将主机的控制命令下发给井下仪器，并将井下仪器的测量信息和状态信息转发给主机。地面主机配备多功能的测调软件和验封软件。地面控制仪同时具有配接生产测井仪器的功能。
主要技术参数：
供电电源：220VAC±10%，50HZ
电缆通信速率：20Kbps
深度测量精度：2脉冲
张力测量精度：5%
井下仪电源：40VDC～150VDC可调，最大功率120W
工作环境温度：-25℃～+50℃
箱体结构尺寸：2U
输出电源电压及电流：250V～300V、1A 　


　　　　　

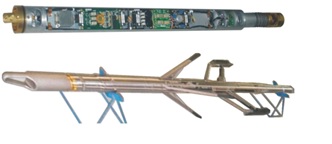

　 该仪器应用于裸眼井测井，探头采用单电机双驱设计，采用一个电机实现了极板和四个井径臂的推收功能。而且在横向段测量完成后，可通过地面系统下发命令将极板收回，并能继续完成井径的测量。该技术既减小了极板的磨损，又减小了仪器遇阻的风险。
主要技术参数：
仪器耐温：175°C@4小时
通信接口：CAN接口；
测量范围和精度：
方位角：0～360度，±2度
工具面角： 0～360度，±2度
倾角： 0～180度，±0.2度
微球：0.2～2Ω.m，±0.1 Ω.m ；2～1K Ω.m，≤5%；1K～2K Ω.m，≤10%；
井径：150～500mm， ≤5%；最高测速：800米/小时
　

　 该仪器专为超深井测井而研制的，仪器的外径为Φ90mm，采用保温瓶设计，专有的低功耗设计技术使得仪器能够长时间工作于高温环境下：电路耐温230 ℃ @10小时，且瓶内温度低于120 ℃ 。 集成了数字化采集线路，配备CAN接口，1Mbps通信速率。
主要技术参数：
短接长度：1.1m
电路耐温： 230 ℃ @10小时
通信接口及速率：CAN，1Mbps
测量精度：
        微球：0.2～2Ω.m，±0.1 Ω.m ；2～1K Ω.m，≤5%；1K～2K Ω.m，≤10%；
        井径：150～500mm范围内， ≤1%
最高测速：800米/小时

　

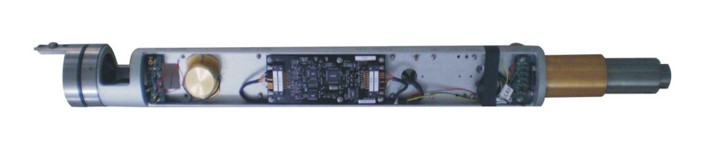

　 该仪器是我公司针对哈里伯顿LOG-IQ测井系统应用而开发的微球井径测井仪，其技术参数完全满足LOG-IQ测井系统的井下仪技术条件。
主要技术参数：
接口规范： LOG-IQ测井系统
工作温度： -40°～175 ℃ @4小时
仪器供电：直流200V
测量精度：
微球：<2Ω.m，±0.1 Ω.m ；2～200 Ω.m，≤5%；>200Ω.m，≤10%；
井径：150～500mm范围内， ≤5%
　

　 该仪器专为深井和水平井而研制，精度2～1K Ω.m，≤5%；外径Φ73mm，在无保温措施条件下，工作温度高达摄氏200 ℃。采用CAN通信接口，1Mbps通信速率，测量精度150～500mm范围内≤1%，最高测速：1千米/小时。
　

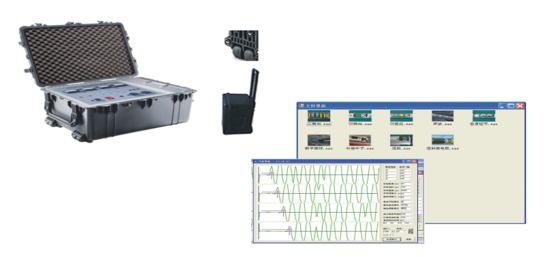

　 是我公司开发的一种简易地面系统，下行接口为CAN接口，备用高速485总线接口可向下井仪或其组合串供电并获取井下总线数据；上行可提供以太网接口、USB接口、RS232接口进行连接，降低对特定计算机接口的依赖。计算机处理软件可对获得的数据进行显示、绘制曲线等。
　

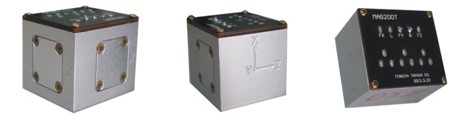

　 采用耐高温设计，可连续工作于摄氏200 ℃的环境下该产品集成了三个相互正交安装的磁通门，可有效缩短仪器的长度，简化了安装方式。
尺寸：38mm*33mm*30mm
